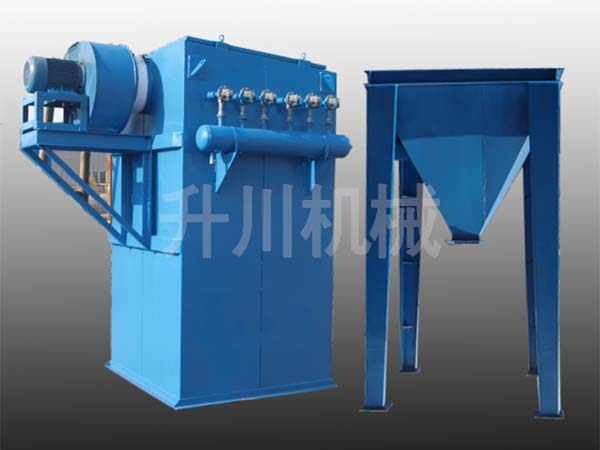

袋式脈沖除塵器構造主要由風機、箱體、排灰裝置、控制系統等組成，全部放在一個圓形鋼板焊制成的箱體內，烘漆防銹、外形美觀、結構科學、運行方便可靠。本機組下部加法蘭直接配接在庫頂、料倉、皮帶運輸等揚塵設備上地除塵，粉塵直接回收。

  袋式脈沖除塵器工作原理：
   含塵氣體由進氣口進入灰斗、或通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣排氣口，由風機排走。粉塵積附在濾袋的外表面，且不斷增加，使濾袋除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋除塵器能繼續工作，需定期清除濾袋上的粉塵。清灰是由程序控制器定時順序起動脈沖閥，使包內壓縮空氣(0.5-0.7MPa)由噴吹孔眼噴出（稱一次風）通過文氏管誘導數倍于一閃風的周圍空氣（稱二次風）進入濾袋使濾袋在瞬間急劇膨脹，并伴隨著氣流的反向作用抖落粉塵，達到清灰的目的。

  袋式脈沖除塵器的介紹：
  1、 粉塵性質剖析：
  噴砂車間噴砂機粉塵要為器件上面附著的粉塵，屬常溫、無侵蝕性粉塵，不含水分，因而在粉塵管理上屬易清灰粉塵。

  2、清灰系統設計：
  脈沖噴吹可以更有用的肅清附著在濾袋外表的粉塵，脈沖氣流噴吹動能大，清灰。脈沖除塵器在骨架口增設文氏管，可以誘導數倍于緊縮氣流的天然空氣進入濾袋，使袋壁取得很高的反向加速i度，然后清落粉塵。電磁脈沖閥是整個噴吹系統的要害部件，在設備的長時間正常運轉中起到了至關主要的效果。
